STELLARIS CRS
Coherent Raman Scattering(CRS) 현미경
무염색 화학 현미경 알아보기
기존의 형광 현미경으로 시각화할 수 없는 구조를 연구해야 할 때 STELLARIS Coherent Raman Scattering(CRS) 현미경을 사용하여 무염색 화학 이미징을 작업 흐름에 구현함으로써 어려운 연구 과제를 해결할 수 있습니다.
STELLARIS CRS는 SRS(Stimulated Raman Scattering), CARS(Coherent Anti-Stokes Raman Scattering), SHG(Second Harmonic Generation), 2광자 형광 및 식별 가능한 공초점 형광 등 다양한 장비를 사용하여 여러 종류의 시료를 빠르게 고해상도로 이미징합니다.
이 장비들을 활용해 시료에서 정보를 최대한으로 얻어보세요.
기존 방법으로는 접근할 수 없던 표적 촬영
기존의 형광 현미경 방식은 성공도가 매우 높은 연구용 도구이긴 하지만, 시각화할 수 있는 표적의 유형과 수는 제한적입니다. STELLARIS CRS를 통해 다음과 같은 한계를 극복할 수 있습니다.
- • 기존의 방법으로는 거의 접근할 수 없었던 표적 이벤트 및 구조의 화학적 결합을 직접 시각화
- • 복잡한 3D 시료 내부의 미세한 디테일을 관찰할 수 있는 3차원 이미지 정보
- • 민감한 시료의 비디오 비율 이미징이나 장기간 관찰 등 시료의 생리적 조건에 최대한 가깝게 유지하는 동적 연구 시 섭동 여기를 최소한으로만 발생.
형광 염료가 필요 없는 이미지 구조와 이벤트
STELLARIS CRS 현미경은 화학적 특성을 사용하여 구조와 이벤트를 이미징하고 구별할 수 있습니다. 이러한 방법을 통해 기존의 방식으로는 접근할 수 없던 수많은 생화학, 대사 및 약물동태학 정보를 얻을 수 있습니다.
CRS의 이미지 대비는 시료 내 다양한 분자의 고유한 진동 상태에 따릅니다. 따라서, 시료 염색이 필요하지 않기 때문에 광퇴색 및 염색 잔여물과 같은 염료 기반 이미징 방식의 결점이 제거됩니다.
뇌 조직의 3차원 이미징: Thy1-YFP로 라벨링된 뉴런(청록색)에서 유수 축색(야광) 및 2광자 형광의 동시 SRS 이미징을 나타내는 두께 200μm의 쥐 뇌 조각의 Z-스택.
3D 시료를 위한 내장형 3차원 이미징
STELLARIS CRS는 조직, 오가노이드 또는 자연 상태의 소형 모델 유기체 등의 3D 시료를 조직의 화학적 특성을 직접 사용하여 세포내 분해능으로 이미징하는 데 매우 적합합니다. 후처리가 필요 없는 3D 이미징은 CRS에 내장된 속성으로 다음의 두 가지 기능으로 구현됩니다.
- • CRS 신호는 여기 레이저의 초점 볼륨 내에서만 발생하는 비선형 광학 효과를 통해 생성되며, 고유한 3차원 이미지 정보를 제공합니다.
- • CRS 여기에 사용되는 근적외선 레이저 빔은 최소한의 섭동과 함께 시료를 통해 전파되어 3D 시료 내부를 손상하지 않고 효율적으로 이미징할 수 있습니다.
살아있는 시료를 최대한 생리학적 상태에 가깝게 유지한 상태에서 촬영
CRS에 의해 분자 결합 여기 효율이 높아져 화학적 특이성 이미지 대비를 매우 빠르게 제공합니다. 살아있는 시료를 비디오 비율로 이미징할 수 있습니다.
STELLARIS CRS에는 Tandem 스캐너가 장착되어 있어 다양한 시료 형태를 기존의 이미징 방식은 물론 고속 이미징 방식으로 촬영할 수 있습니다.
장기간 관찰 시 살아있는 시료를 보존하기 위해서는 속도뿐만 아니라 섬세한 이미징도 필수적입니다. 근적외선 레이저를 사용한 무염색 접근 방식으로 광독성과 광손상을 최소 수준으로 유지합니다.
살아있는 소장 오가노이드의 세포 내 동역학을 무염색으로 조사한 이미지. SRS 신호의 타임 랩스 동영상(2940cm⁻¹)은 세포내 단백질과 지질을 표시하며, 이 모델 시스템의 상피 세포 조직 및 지질 방울 동역학에 대한 통찰력을 제공합니다.
형태화학적 및 기능적 정보로 이미징 실험이 가진 잠재력 발견
생명 과학 및 기초 의학 연구에서 까다로운 문제를 해결하기 위하여 시료에서 얻은 정보를 극대화하는 작업이 종종 필요합니다. 지질 대사의 변화처럼 비전형적인 표적의 이미징 등이 여기에 해당됩니다.
STELLARIS CRS는 실험 결과를 최대한 활용할 수 있도록 공초점 형광 강도 및 수명 정보 외에도 다양한 생화학적 및 생물물리학적 대비를 획득하고 연계할 수 있는 완전 통합형 시스템을 제공합니다.
시료의 생화학적 조성물에 대한 정보 획득
형태적 및 생화학적 정보를 조합하면 건강한 생물학적 기능과 질병에 의해 발생하는 임의의 변화를 잘 이해할 수 있습니다.
STELLARIS CRS는 전례 없는 공간적 해상도로 무염색 이미징과 화학적 대비를 제공합니다. CRS를 사용하면 세포 내 기관부터 조직 내의 세포군 또는 심지어 조직 기능을 교란하는 병리학적 구조까지 다양한 공간적 규모로 생물학적 기능을 조사할 수 있습니다.
발달 및 질병과 관련된 새로운 차원 열기
세포 표현형 및 대사 상태의 직접적인 시각화는 건강과 질병의 생물학적 과정을 이해하는 데 핵심적인 부분입니다. 시료 처리 시에는 이러한 속성이 바뀔 수 있으므로, 무염색 접근법이 바람직한 대안이 될 수 있습니다.
CRS 이미징은 가능한 한 실제에 가까운 조건에서 시료를 세부적으로 연구할 수 있는 분광 기능을 제공합니다.
공초점 형광 이미징과 화학 이미징 결합하기
STELLARIS CRS는 시료의 다양한 생물학적 차원을 자세히 관찰할 수 있도록 공초점 시스템에 적합한 여러 이미징 방식을 제공합니다. 생화학, 생물물리학 및 분자 대비로 다중 형식의 광학 이미징이 가능합니다.
- • SRS(Stimulated Raman Scattering)
- • CARS(Coherent Anti-Stokes Raman Scattering)
- • 단일 광자 또는 다광자 형광
- • SHG(Second Harmonic Generation)
- • 동시 또는 순차 모드에서 적외선, 가시광선 및 자외선 레이저로 이미징
진동 및 수명 이미징으로 새로운 가능성 발견하기
다수의 생물학적 시료는 세포내 형광단이나 의도적인 형광 라벨링에서 발생하는 형광 방출이 특징입니다. SRS 신호는 형광에 의한 영향을 받지 않는 반면에, CARS 신호는 형광 혼선을 다소 경험할 수 있습니다.
STELLARIS 플랫폼의 TauSense 도구는 이 문제를 해결할 수 있습니다. 형광 수명 기반 정보를 사용하면 CARS 신호와 형광 신호를 즉각적으로 분리할 수 있습니다.
고유의 정량화 가능 데이터로 생산성 향상
STELLARIS CRS는 STELLARIS 플랫폼에 함께 사용할 수 있는 다기능과 편의성을 제공합니다. 이러한 통합으로 사용자는 다양한 까다로운 시료를 취급할 수 있고, 비율 계량 및 분광 이미징 접근 방식에서 고유의 정량화 가능 데이터를 얻는 등 CRS 이미징의 장점을 최대한 활용할 수 있습니다.
직관적인 ImageCompass 사용자 인터페이스를 사용하여 몇 번의 클릭만으로 CRS 이미지를 얻으세요.
완전 통합 시스템으로 간편하게 실험 설정
ImageCompass 사용자 인터페이스를 사용해 실험의 모든 측면을 완전히 제어하고, 전문가와 초보자 모두 CRS 현미경을 편리하고 직관적인 방식으로 사용할 수 있습니다.
또한 CRS 레이저 제어가 ImageCompass에 통합되어 사용자는 단 몇 번의 클릭만으로 단일 화학 결합 이미징부터 분광 이미징 또는 다중 형식 이미징에 이르는 작업을 수행할 수 있습니다.
크고 복잡한 시료를 손쉽게 탐색
LAS X Navigator는 이미지별 검색에서 샘플의 전체 개요로 빠르게 전환할 수 있는 강력한 도구입니다. CRS 다중 위치 실험과 Navigator를 완전히 통합하여 대형 시료의 전체 타일을 스캔할 수 있으며, 추가 조사 시 관심 영역을 선택하는 데 필요한 모든 정보를 제공합니다.

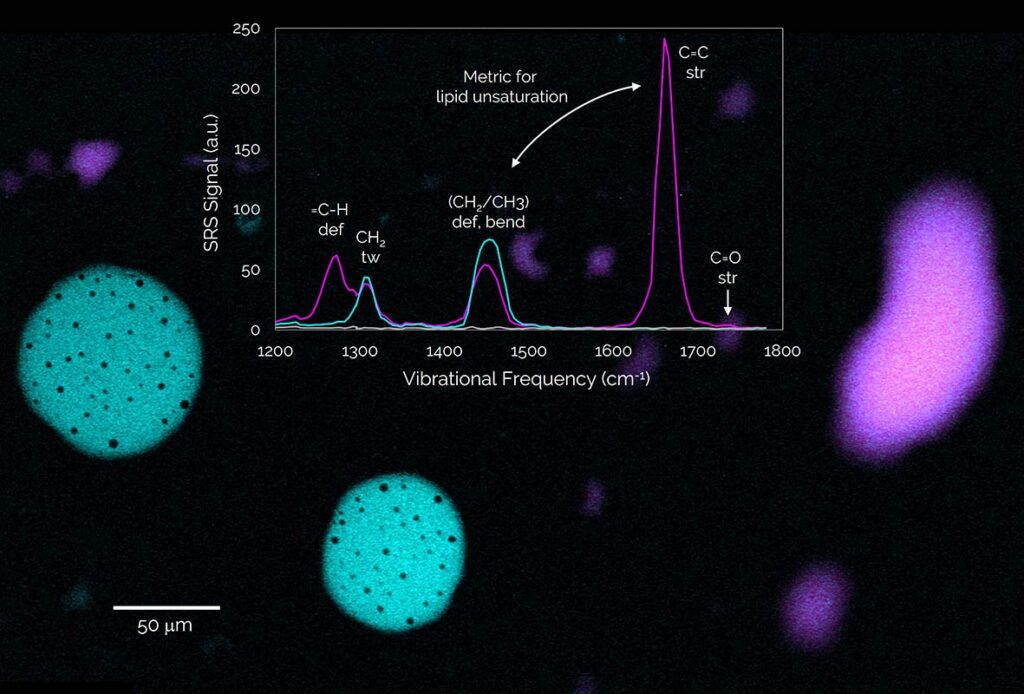

초분광 또는 비율 계량 이미징에서 정량화 가능한 정보
Raman 분광학 커뮤니티에서 개발한 접근 방식에서 영감을 받은 CRS는 샘플의 화학적 구성에 대해 재현 가능하고 정량화 가능한 정보를 제공하는 비율계량 및 분광학 이미징을 가능하게 합니다. 이러한 기본 정량화 도구는 LAS X 소프트웨어에 통합되어 있습니다.
